Матрицы для ноутбука 15.6 дюйма и их аналоги
Сперва, давайте рассмотрим матрицы 15.6 дюймов с ламповой подсветкой. Узнать такую матрицу можно по стандартному 30 пиновому разъему и торчащим снизу проводом.
Таблица совместимости ламповых матриц.
Chi Mei | N156B3-L0B REV.C1; N156B3-L02 Rev.C1; N156B3-L02 Rev.C2; N156B3-L01 Rev.C1; N156B3-L04 REV.C1 |
AU Optronics | B156XW01 V.0; B156XW01 V.1; B156XW01 V.2 |
Samsung | LTN156AT01; LTN156AT01 A01; LTN156AT01-B01; LTN156AT01-D02; LTN156AT01-H01; LTN156AT01-W01 |
LG Philips | LP156WH1 (TL)(A1); LP156WH1 (TL)(A3); LP156WH1 (TL)(B1); LP156WH1 (TL)(B2); LP156WH1 (TL)(B3); LP156WH1 (TL)(C1) |
Chunghwa | CLAA156WA01A |
IVO | M156NWR1 |
Матрицы со светодиодной подсветкой.
Практически на всех матрицах 15.6 дюйма разъем (40 pin) на матрице расположен слева, но на некоторых ноутбуках HP можно встретить матрицу с правым разъемом. Стандартная левая тоже будет работать, но может получиться так, что размера шлейфа не хватит для установки в штатные места. Для этого существуют переходники, которые превращают матрицу из левостороннего разъема в правосторонний. Переходник выглядит так.

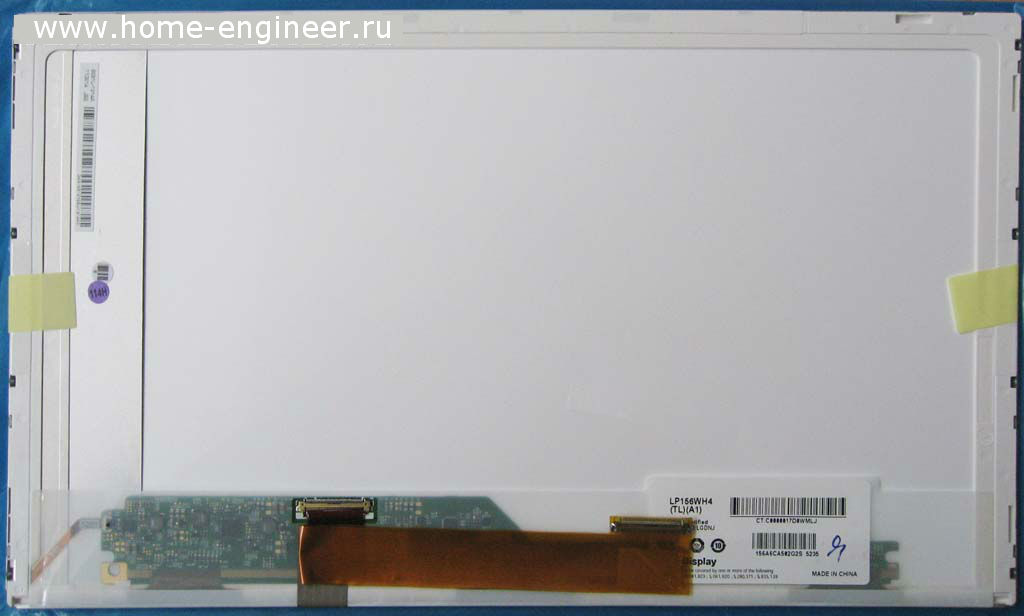

А вот фото переходника подключенного к матрице
Ниже представлена таблица совместимость (любая из этих матриц полностью взаимозаменяема между собой)
Chi Mei | N156B6-L03; N156B6-L04 Rev.C1; N156B6-L06 Rev.C1; N156B6-L0A REV.C2; N156B6-L0B REV.C1; N156O6-L01; |
AU Optronics | B156XW02 V.0 бывают с правым разъемом; B156XW02 V.1 с правым разъемом; B156XW02 V.2; B156XW02 V.6 |
Samsung | LTN156AT02; LTN156AT02 A02; LTN156AT02 C01; LTN156AT02 C10; LTN156AT02 J08; LTN156AT02 Y02; LTN156AT02-L01; LTN156AT02-H01; LTN156AT03 B01; LTN156AT03-H01; LTN156AT05; LTN156AT05 H07; LTN156AT05 U09; LTN156AT05-S01; LTN156AT09; LTN156AT09 H04; LTN156AT15 C01; LTN156AT16; LTN156AT23 C01; |
LG Philips | LP156WH2 (TL)(Q1); LP156WH2 (TL)(A1); LP156WH2 (TL)(A2); LP156WH2 (TL)(AA); LP156WH2 (TL)(AD); LP156WH2 (TL)(B1); LP156WH2 (TL)(C1) Правый разъем; LP156WH2 (TL)(C2) Правый разъем; LP156WH2 (TL)(D1) Правый разъем; LP156WH2 (TL)(E1); LP156WH2 (TL)(EA); LP156WH2 (TL)(F1); LP156WH2 (TL)(Q1); LP156WH2 (TL)(Q2); LP156WH2 (TL)(QA); LP156WH2 (TL)(QB); LP156WH2 (TL)(R2); LP156WH2 (TL)(RA); LP156WH2 (TL)(RB); LP156WH2(TL)(BA); LP156WH4 (TL)(A1); LP156WH4 (TL)(B1); LP156WH4 (TL)(C1); |
Chunghwa | CLAA156WA11A; CLAA156WB11A |
Innolux | BT156GW01 V.1;BT156GW01 V.2; BT156GW01 V.3; BT156GW01 V.4; BT156GW01 V.5; BT156GW01 V.6 |
Светодиодные матрицы Ultra Slim
Распиновка на этих матрицах стандартная (разъем 40 pin) и вместо неё можно подключить любую толстую матрицу 15.6 дюйма.
Матрица заработает, и будет показывать, но вставить её в корпус ноутбука не получиться.
У этих матриц небольшая особенность. Они бывают с двумя разными вариантами крепления к корпусу. А именно уши крепления могут быть расположены сверху и снизу матрицы или по бокам.
Уши с боку | Уши с сверху снизу |
B156XW03 V.0; B156XW03 V.1 | B156XW04 V.0; LP156WH3 (TL)(A1); LTN156AT11 A01; N156B6-L0D REV.C1 |
